LTV-247 是光宝（Lite-On）生产的一款四通道晶体管输出光耦。采用 SSOP-16 封装形式，可直接替代 4 颗单通道SSOP封装的晶体管输出光耦，能大幅提升集成度，有效缩减所占 PCB 板面积，尤其适配主板空间紧凑的应用场景。对于工厂而言，贴片机单次贴片即可完成该光耦的安装，效果等同于贴装普通单通道光耦 4 次，既能节省生产成本，还能极大提升生产效率。

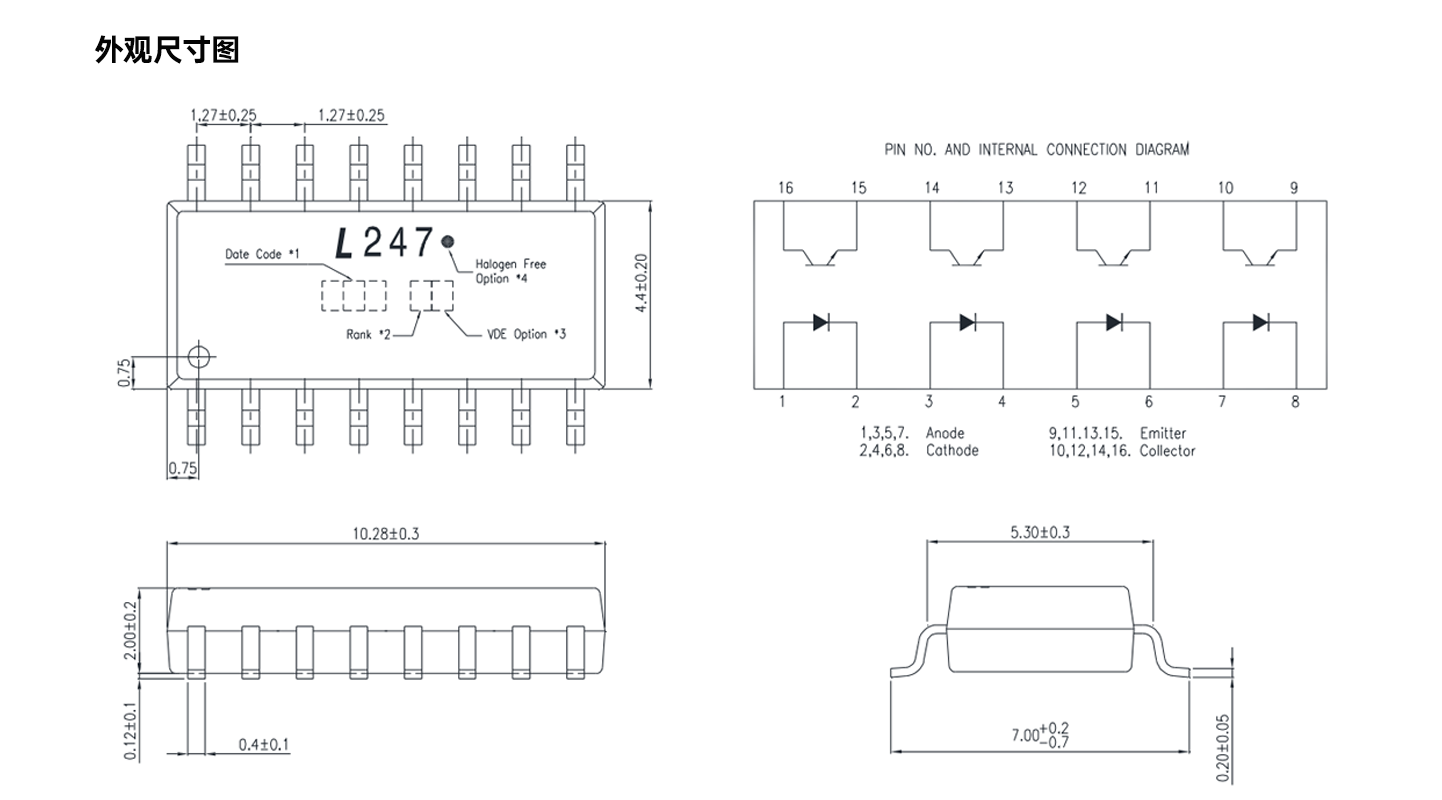

该光耦共设16 个引脚，包含 4 组阳极、阴极、发射极和集电极引脚，分别对应四个通道的输入与输出控制。其工作基于光电转换原理，输入侧的直流信号驱动红外 LED 发光，接收侧的光敏晶体管接收光线后转化为电信号输出，从而实现输入与输出电路的电气隔离。同时，它具备单向传输特性，反向电压条件下无输出电流，可有效避免两侧电路相互干扰。

01 核心优势

• 高隔离强输出

输入输出隔离电压3750Vrms，最大输出电压80V，单通道输出电流50mA，可直接驱动继电器、小型MOSFET等负载；

• 灵活适配

50%-600%宽CTR范围，仅需5mA 输入电流即可稳定驱动，无需额外放大电路；

• 高可靠性

-55℃~110℃宽温工作，通断时间 3μs；ESD耐受度达8000V，符合MSL1标准；

• 对标主流，替代兼容性强

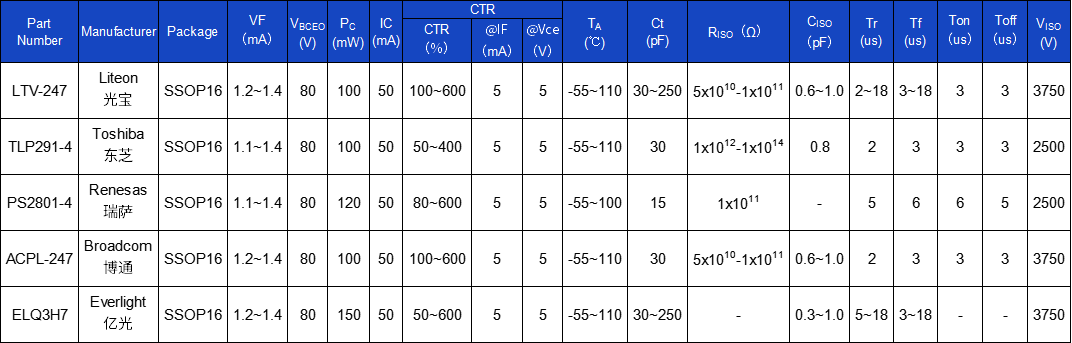

LTV-247 作为光宝科技的核心光耦产品，常与东芝、博通、瑞萨、亿光等品牌的同类型四通道光耦形成竞争或替代关系，它们在隔离电压、传输速率等核心维度各有差异，适配不同场景需求，以下是核心参数的对比：

02 应用场景

结合各个型号的核心参数、性能特性及成本优势，以下是针对不同场景的痛点与需求，提供的一些选型建议：

• 工业控制/电源设备/通信基站

痛点：强电磁干扰、高低温易致故障，需平衡性能、成本与供货稳定性；

建议：光宝 LTV-247 高隔离、宽温及快速响应的特性，能完美应对强干扰与极端温度工况；相较于博通 ACPL-247 更具有性价比优势，且供货稳定，可直接替换使用。

• 高端工业 / 医疗设备

痛点：需符合IEC 60601-1等国际标准；核心设备停机损失大，需元件容错率≤0.1%；且需多重国际认证；

建议：博通 ACPL-247 品牌认可度高、国际认证全，完全契合医疗设备等高端场景的严苛合规要求，稳定性强，适配高端需求。

• 民用家电 / 低干扰场景

痛点：多为低压工作环境，无需高隔离性能，主板空间紧凑；终端售价敏感需控成本；

建议：东芝TLP291-4 / 瑞萨PS2801-4 隔离电压能满足低压场景基础需求，无需额外性能冗余，适配低干扰常规电路。

• 低速低成本场景

痛点：传输速率≤10Kbps，预算紧，需基础高隔离防护电网波动；

建议：亿光ELQ3H7 / 光宝LTV-247，ELQ3H7 隔离性能达标，但速率有限，仅适配智能电表、路由器等对信号响应速度无高要求的场景；若有性能升级需求优先选LTV-247，其更优的响应速度与扩展性可支撑场景升级。

LTV-247 以“高隔离、高集成、高性价比、强兼容性”为核心竞争力，在中高端工业场景中展现出显著优势，同时具备直接替代主流品牌的能力。实际选型时，建议结合场景的干扰强度、温度范围、传输速率、合规要求及成本预算等核心因素，匹配最适合的光耦产品。

03 现货供应

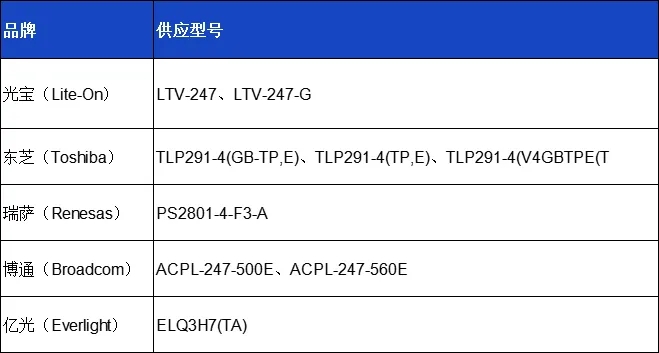

云际创芯供应多品牌四通道晶体管光耦型号：

云际创芯可提供多品牌、多型号的光耦产品，覆盖主流厂商的核心型号，方便客户一站式采购：
